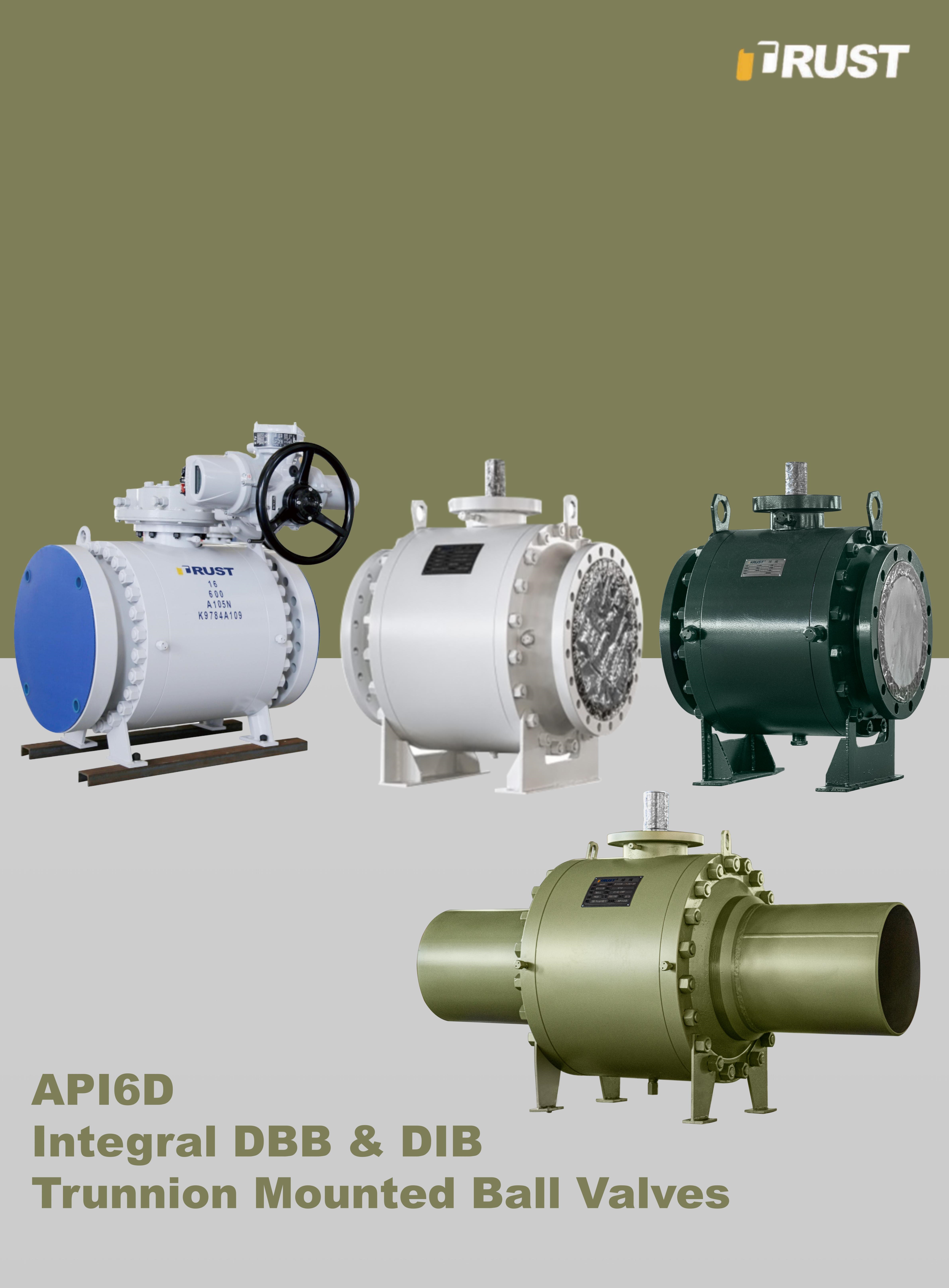

صمامات كروية مدمجة مثبتة على محور DBB وDIB

عزل عالي الأداء لأنظمة خطوط الأنابيب الحرجة

معتمد من API 6D. خالٍ من التسرب. Trust Valve - قوة محور الدوران للتدفق عالي الضغط.

استفسار

كرةمثبتة على محور: تُدعم الكرة الكروية بمحورين علويين (متصلين بالساق) وسفلي، مما يمنع الحركة المحورية تحت الضغط العالي. يُقلل هذا التصميم من تآكل المقعد ويضمن تشغيلًا مستقرًا في الأنظمة ذات القطر الكبير (≥ 4 بوصات) أو الضغط العالي (≥ الفئة 600).
مقاعدعائمة مزودة بنابض: يضغط مقعدان مُحمّلان بنابض (في الاتجاهين) على الكرة، مما يُحافظ على إحكام الغلق حتى مع تقلبات الضغط. تتوفر المقاعد من مادة PTFE (للاستخدامات العامة) أو من معدن إلى معدن (للتطبيقات عالية الحرارة/عالية الاحتكاك).

الميزات	الامتثال والفوائد
تصميم آمن من الحرائق	يتوافق مع معايير API 607/API 6FA: تمنع مقاعد النسخ الاحتياطي المعدنية التسرب أثناء الحريق، مما يضمن السلامة في خدمة الهيدروكربون.
ساق منع الانفجار	يتم الاحتفاظ بالساق ميكانيكيًا لمنع القذف تحت الضغط، وفقًا لمتطلبات السلامة الخاصة بـ API 6D.
التشغيل بعزم دوران منخفض	تعمل محامل المحور الصلبة والمقاعد ذاتية التشحيم على تقليل الاحتكاك، مما يتيح التشغيل السهل (يدويًا أو بتروس أو بواسطة محرك).
إغلاق محكم للفقاعات	تصنيف التسرب API 598 الفئة VI (≤0.1 سم مكعب/دقيقة) للعزل الحرج في خطوط الأنابيب النفطية أو الغازية أو الكيميائية.
مقاومة التآكل	المواد: الفولاذ الكربوني (WCB)، أو الفولاذ المقاوم للصدأ 316L، أو الفولاذ المقاوم للصدأ المزدوج/الفائق المزدوج (للخدمة الحامضية، متوافق مع NACE MR0175).

صمامات كروية قياسية ذات محور دوران

صماماتخدمةالغازات الحمضية

المواد: فولاذ مقاوم للصدأ مزدوج 22Cr أو مزدوج فائق 25Cr
معتمد وفقًا لمعايير NACE MR0175/ISO 15156 للبيئات التي تحتوي على كبريتيد الهيدروجين (حتى 20000 جزء في المليون من كبريتيد الهيدروجين).

صماماتكبيرةالقطر

نطاقدرجة الحرارة: من -50 درجة مئوية إلى 380 درجة مئوية (من -58 درجة فهرنهايت إلى 716 درجة فهرنهايت) (حسب المادة).
خياراتالتشغيل: عجلة يدوية، ترس مخروطي، هوائي (مزدوج الفعل/زنبرك رجوع)، كهربائي (مشغلات دوارة).
الاختبار: اختباراتالغلاف/المقعد الهيدروستاتيكي (API 6D 7.6)، اختبارات تسرب الغاز، واختبار الانبعاثات الهاربة الاختياري (ISO 15848-1).

نقلالنفط والغاز: عزل الخط الرئيسي، وصمامات الإغلاق في خطوط الأنابيب العابرة للحدود.
المنصاتالبحرية: التحكم في رؤوس الآبار، وعزل الأنابيب الصاعدة، وإغلاق خطوط الأنابيب تحت سطح البحر.
المصافيوالبتروكيماويات: معالجة الهيدروكربونات عالية الضغط، وخطوط نقل المحفزات.
مرافقالغاز الطبيعي المسال/غاز البترول المسال: أنواع متوافقة مع التبريد العميق (مع أغطية ممتدة) للخدمة في درجات الحرارة المنخفضة.
توليدالطاقة: العزل في أنظمة البخار، أو زيت الوقود، أو مياه التبريد.
